ГУ-29 (Двойной лучевой тетрод)
ГУ-29 - Генераторный лучевой двойной тетрод


Двойной лучевой тетрод для работы в качестве генератора колебаний и усилителя высокочастотных колебаний в метровом диапазоне волн.
     Оформление - стеклянное, бесцокольное (РШ-3).
     Охлаждение - естественное.

Масса 125 г.

Тетрод ГУ-29 предназначен для усиления мощности и генерирования колебаний высокой частоты. Применяется в передающих устройствах.

  • 1 и 7 - подогреватель (накал).

  • 2 - 1-я сетка первого тетрода.

  • 3 - 2-я сетка обоих тетродов.

  • 4 - катод и лучевые пластины.

  • 5 - средняя точка накала.

  • 6 - 1-я сетка второго тетрода.

  • А1 - верхний вывод анода первого тетрода.

  • А2 - верхний вывод анода второго тетрода.

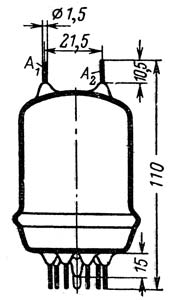

Основные размеры лампы

  • Катод оксидный косвенного накала.

  • Работает в любом положении.

  • Выпускается в стеклянном оформлении.

  • Срок службы не менее 500 час.

  • Выводы электродов штырьковые. Штырьков 7.

  • Междуэлектродные емкости, пФ Входная 15. Выходная 7. Проходная не более 0,1.

  • Номинальные электрические данные:

Параметр
Значение
Допуск +/-
Напряжение накала, В
6,3 или 12,6

Ток накала при параллельном соединении подогревателей, А
2,25
0,25
Ток накала при последовательном соединении подогревателей, А
1,125
0,125
Напряжение на аноде, В
400

Напряжение на второй сетке, В
225

Ток в цепи анода каждого тетрода, мА *
60
22
Ток в цепи второй сетки, мА
10

Крутизна характеристики каждого тетрода, мА/В
8

Коэффициент усиления каждого тетрода относительно второй сетки
9

Колебательная мощность, Вт **
45


* При условии для испытуемого тетрода напряжение на аноде должно быть 250 В, на второй сетке 175 В, на первой сетке - 11 В, на первой сетке неиспытуемого (второго) тетрода - 100 В.

** В двухтактной схеме в режиме самовозбуждения. Общий ток в цепи анода 250 мА, ток в цепи второй сетки не более 35 мА, в цепи первых сеток 10...15 мА, напряжение на второй сетке 225 В, сопротивление в цепи первых сеток 5...12 кОм, частота колебаний контура 200 МГц.

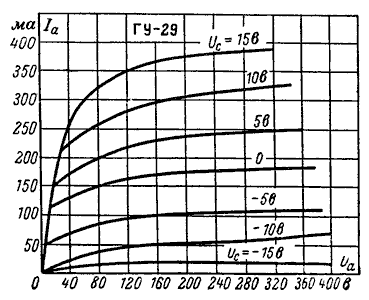

Анодная характеристика

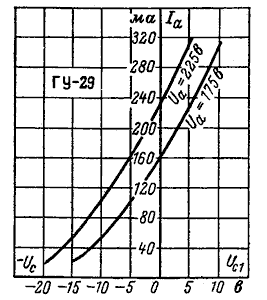

Анодно-сеточная характеристика

Режим работы лампы ГУ-29 для линейного усиления SSB сигналов

Класс усиления "АВ1"

  • Напряжение анода 750 В.

  • Напряжение экранной сетки 225 В.

  • Напряжение управляющей сетки минус 25 В.

  • Ток покоя анода 20 мА.

  • Ток анода (максимальный сигнал) 132 мА.

  • Амплитуда напряжения возбуждения 25 В.

  • Мощность возбуждения 0 Вт.

  • Сопротивление нагрузки 3400 Ом.

  • Полезная мощность 68 Вт.

Класс усиления "В"

  • Напряжение анода 500 В.

  • Напряжение экранной сетки 225 В.

  • Напряжение управляющей сетки минус 18 В.

  • Ток покоя анода 27 мА.

  • Ток анода (максимальный сигнал) 230 мА.

  • Амплитуда напряжения возбуждения 28 В.

  • Мощность возбуждения 0,4 Вт.

  • Сопротивление нагрузки 1300 Ом.

  • Полезная мощность 76 Вт.

Предельно допустимые электрические величины

Наибольшее напряжение накала при параллельном соединении подогревателей, В
7
Наименьшее напряжение накала при параллельном соединении подогревателей, В
5,7
Наибольшее напряжение накала при последовательном соединении подогревателей, В
14
Наименьшее напряжение накала при последовательном соединении подогревателей, В
11,4
Наибольшее напряжение на аноде, В
750
Наибольшее напряжение на второй сетке, В
225
Наибольшая мощность, длительно рассеиваемая на анодах, Вт
40
Наибольшая мощность, длительно рассеиваемая на второй сетке, Вт
7
Наибольшее постоянное напряжение между катодом и подогревателем, В
100
Наибольшая рабочая частота, МГц
200
Наибольшая рабочая температура баллона, град.С
100
Наибольший ток утечки между катодом и подогревателем, мкА
175
