Минитрансивер на 160 м SVK-98.
Однодиапазонные трансиверы пользуются популярностью у начинающих радилюбителей. Описываемый трансивер был разработан на базе известного трансивера[1], с применением в нем вместо радиоламп транзисторных УМ, УВЧ, УНЧ, АРУ1 и 2, цифровой шкалы, S-метра и индикатора выходной мощности, вследствие чего появилась возможность его работы от отдельного источника питания +12 В, например от аккумулятора автомобиля.
Конструкция трансивера допускает введение некоторых модификаций и изменений - узлов формирования телеграфного сигнала (CW), независимой расстройки ГПД, дополнительных диапазонов.
Данный трансивер предназначен для ведения радиосвязи телефоном с одной (нижней) боковой полосой (SSB) в диапазоне 1,84...2,0 МГц при выходной пиковой мощности не менее 5 Вт. Чувствительность в режиме приема при соотношении сигнал/шум равном 10 дБ - не хуже 0,6 мкВ. Избирательность по зеркальному не хуже 80 дБ, по соседнему - определяется свойствами примененного ЭМФ. Трансивер собран по блок-схеме, показаной на рис.1.



Принципиальная схема основной платы (ОП) трансивера приведена на рис.2. Контакты реле избражены в положении приема. Сигнал с антенны радиостанции поступает через антенный контур L1,L2,C3 на УВЧ, собранный на VT1. Через ПФ L3,L4,C6,C7 сигнал поступает на пассивный смеситель перемножительного типа, выполненый на VT8, и предусилитель ПЧ с общим затвором VT3 который согласует смеситель с ЭМФ, а также обеспечивает не менее чем десятикратное усиление по напряжению.
На смеситель на VT8 подается выходное напряжение с ГПД (рис.3), собранного на полевых транзисторах VT1 и VT2 по схеме "индуктивной трехточки". Сигнал с ГПД через делитель на R7,R8 поступает на цифровую шкалу (ЦШ) [5]. Перестройка по диапазону 1310...1500 кГц (при использовании ЭМФ с нижней боковой полосой) осуществляется с помощью варикапа VD1 и многооборотного резистора R3 [2].





Вернемся к основной плате (рис.2). Пройдя через ЭМФ, сигнал поступает на VT5 и VT4, выполняющие функции усилителя промежуточной частоты. К выходу ПЧ через контакты К2.1 подключаетсядетектор перемножительного типа на VT9.
Напряжение 500 кГц на затвор VT9 подается с опорного генератора на VT1,VT2,DD1 и VT3 (рис.4), выполненного по схеме делителя частоты [4]. Данная схема была выбрана в связи дефицитности кварца на 500 кГц. С выхода кварцевого генератора (КГ) сигнал 500 кГц также поступает на цифровую шкалу через С9. При наличии кварца на 500 кГц, схема опорного генератора значительно упрощается.



С выхода детектора (рис.2) сигнал звуковой частоты через контакты К5 поступает на вход универсального усилителя на составном транзисторе VT6 и VT7, с выхода которого через контакты К4 звуковой сигнал поступает на усилитель мщности ЗЧ на VT12, и с выходного трансформатора - на малогабаритный динамик [9].
Звуковой сигнал через К4 также поступает на усилитель АРУ1, собранного на VT10 и МЕ11, напряжение с которого подается на УВЧ на VT1 и УПЧ на VT5, а на АРУ2 (рис.5), собранную на DA1, VT1 [6]. C выхода АРУ2 напряжение подается на УПЧ на VT4 и измерительный прибор (ИП) S-метра. Применение двух АРУ позволило более "мягко" устанавливать уровень принимаемого SSB-сигнала. что существенно при приеме на низкочастотных диапазонах.



Чтобы перевести трансивер в режим передачи, нужно замкнуть контакты КН.ТХ разъема Х2, и тем самым подать питание на обмотки реле К1...К5. В режиме передачи напряжение с микрофона поступает на вход универсального усилителя, с выхода которого - на балансный модулятор на VT9. DSB-сигнал поступает на вход ЭМФ, где выделяется нижняя боковая полоса сигнала ПЧ, усиливается УПЧ на VT4,VT5 и через контакты К2.1 подается в цепь преобразователя частоты. Нужный продукт преобразования выделяет контур L7, сигнал с которого усиливается предварительным УМ, собраным на VT2, и далее поступает на усилитель мощности (УМ) (рис.6), который собран на VT1 [7].
Модификация трансивера позволяет ввести в него узел расстройки ГПД, который показан на рис.7.





Питание трансивера осуществляется стабилизированным источником питания +12 В, а цифровой шкалы - +9 В (рис.8)[8]. Через разъем Х3 предусмотрено подключение внешнего источника питания +12 В.



В схеме трансивера имеются регулировка уровня громкости R22, а также возможность отключения АРУ с помощью S1.
Чтобы в трансивер ввести телеграфный режим (CW), необходимо доработать его согласно схеме, изображенной на рис.9 [10]. в режиме передачи сигнал частотой около 499 кГц с манипулируемого генератора поступает на вход ЭМФ. Выход DSB модулятора замкнут на "землю", чтобы сигнал не проникал в усилитель ПЧ трансивера. Дополнительный смеситель на транзисторе VT2 служит для самоконтроля, причем звуковой сигнал проходит универсальный усилитель и поступает через резистор R30 на телефоны через раъем.



Введя дополнительно в трансивер переключатель диапазонов и соответствующих контуров и комутируя их, можно получить дополнительные диапазоны на 3,5; 7,0; 10,0 МГц.
Трансивер собран на базе общедоступных деталей. Подробно возможная замена деталей указана в [1]. Намоточные данные приведены в табл.1.



В качестве Т1 используется малогабаритный выходной трансформатор от карманного радиоприемника. Т4 намотан на сердечнике ШЛМ 16х25; обмотка I - 2000 витков ПЭЛ диаметром 0,2 мм, II - 160 витков х2 ПЭЛ диаметром 0,9 мм. Измерительный прибор - М310. Реле К1 - РЭС9-202, К2 - РЭС47-0302, К3...К5 - РЭС55А-0102. Переключатели S1,2 - П2К. В стабилизаторе VT1 установлен на радиатор. В качестве гарнитуры использован выносной блок от промышленных малогабаритных радиостанций, в который вмонтированы малогабаритный динамик, низкоомный микрофон и переключатель "прием-передача". В цифровой шкале [5] использованы люминесцентные индикаторы ИВ3А, на накал которых подано +12 В через резистор 2 Вт, 91 Ом.

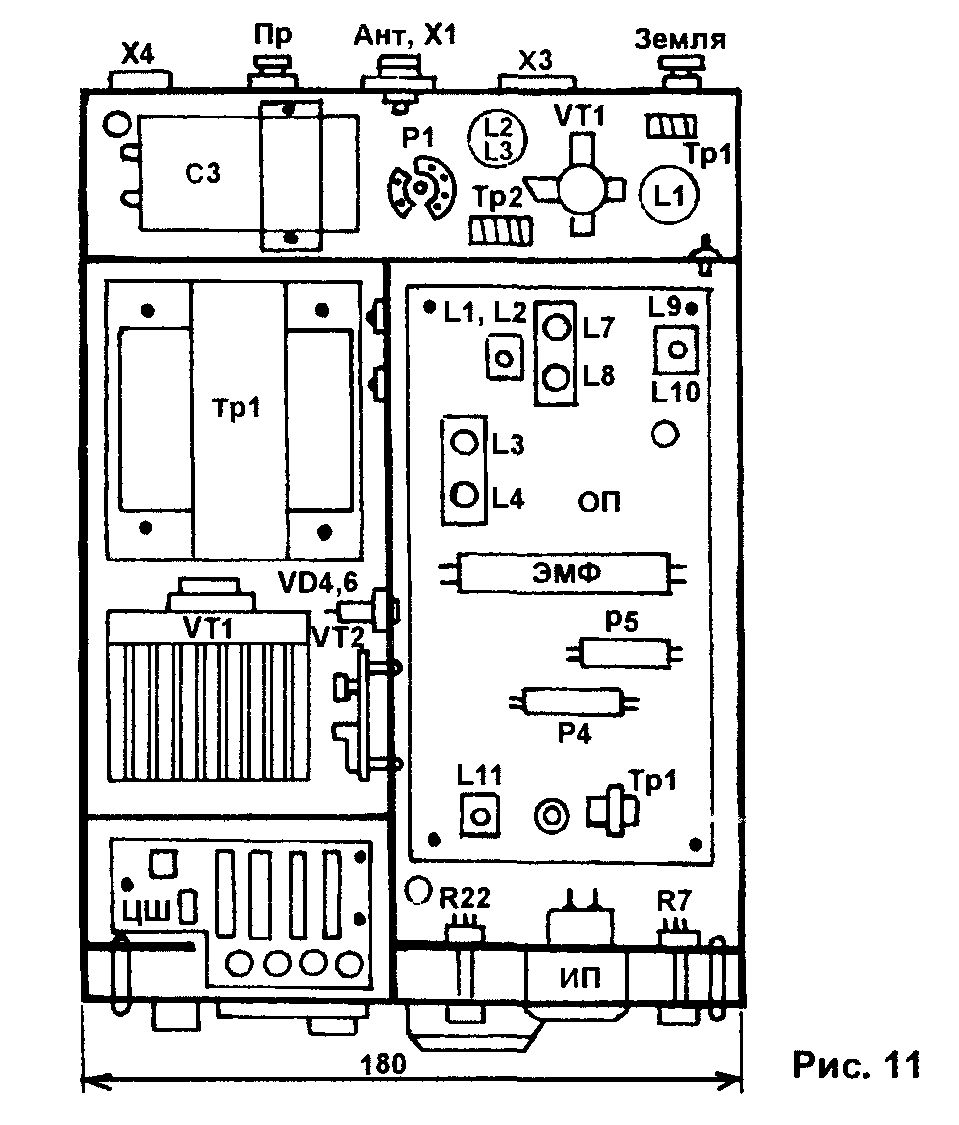

Конструктивно Трансивер собран в металическом корпусе с размерами 200х180х80 мм. Лицевая панель, вид сверху и снизу представлены на рис.10...12 соответственно.







Большая часть деталей трансивера собрана на печатных платах, изображенных на рис.13...18, вид со стороны прводников. Проводники на ЦШ устанавливаются навесным монтажом. Можно использовать цифровую шкалу для трансивера на 160 м













Налаживание трансивера не представляет сложности и сводится к установки границ перестройки ГПД, настройке контуров в резонанс на среднюю частоту, установке тока покоя транзистора УМ подбором резистора R1 на уровне 40..60 мА. Подстроечным резистором R21 устанавливают необходимый уровень АРУ1.
Главная отличительная черта схемотехники трансивера в том, что основное усиление по напряжению обеспечивается на звуковой частоте, и уровни сигналов в тракте трансивера в режиме передачи сравнительно велики. Поэтому трансивер малочувствителен к внешним наводкам и весьма устойчив в работе.

ЛИТЕРАТУРА

1. Погосов А. Простой трансивер на 160-метровый диапазон. - В помощь радиолюбителю, №99, с.3-22

2. Члиянц Г., Котляров А. ГПД для "Радио-76М2". - Радио 1988, №3 с.21

3. Сажин В. Минитрансивер "Ливны". - Радиолюбитель. КВ и УКВ, 1996, №11 с.28.

4. Нестерович Б. Гетеродин на 500 кГц. - Радиолюбитель. КВ и УКВ, 1996, №12 с.24

5. Кетнерс В. Премник для спортивной радиопеленгации. - Радио, 1982, №7, с.21

6. Сушков В. Трансивер "Альбатрос-9". - Радиолюбитель. КВ и УКВ, 1996, №3 с.21
Аристов А. АРУ для микротрансивера. - Радиолюбитель. КВ и УКВ, 1991, №7, с.6

7. Григоров И. Усилитель мощности на 1,8 МГц для "Радио-76М2". - Радиолюбитель, 1991, №12, с.13

8. Клюев Ю., Абашев С. Стабилизатор напряжения. - Радио, 1975, №2, с.23

9. Лаповок Я. Я строю КВ-радиостанцию. 1983, с.23

10. Лаповок Я. Трансивер на 160 метров. - Радио, 1980, №4 с.17-21
